Macchine robotizzate per il taglio al plasma

JINFENG® è un produttore e fornitore professionale in Cina diMacchine robotizzate per il taglio al plasmacon prezzo accessibile. ILMacchine robotizzate per il taglio al plasmasono linee di taglio automatiche ad alte prestazioni per la lavorazione dei nastri, barre grasse per cantieri navali, dall'ossitaglio delle lamiere al nastro lungo, pulizia dei bordi, marcatura inkjet, taglio al plasma.

PBG400

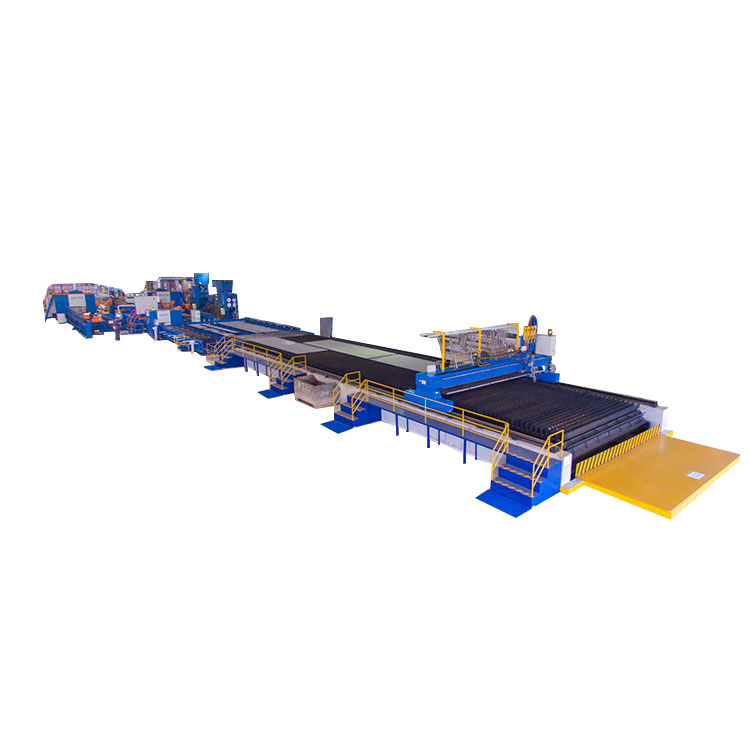

Macchine robotizzate per il taglio al plasma



Per tutti iMacchine robotizzate per il taglio al plasmaquelli prodotti da JINFENG WELDCUT avranno 2 anni di garanzia e sono dotati di tavoli a rulli, carrello trasversale, filtro antipolvere, sistema di taglio al plasma e funzioni opzionali come dispositivo di marcatura a punti, marcatura a getto d'inchiostro con robot e supportano tutte le interfacce CAD-CAM. Il PBGMacchine robotizzate per il taglio al plasmasono la linea di taglio al plasma robotizzata più avanzata per aumentare la produttività per gli utenti finali di diversi settori.



Specifiche



Modello	Striscia	Lunghezza	Peso
		12000 mm	1.5 T
PBG400	100*5 mm â 400*30 mm
Supporta taglio al plasma, marcatura al plasma, marcatura a getto d'inchiostro, software CAD-CAM



Funzionalità e applicazione



1.Il PBGMacchine robotizzate per il taglio al plasmasono linee di taglio ad alta automazione integrate con diverse attrezzature. Con un'operazione chiave da parte di un solo operatore, la linea avvia la lavorazione automatica dal caricamento del materiale, il taglio della lamiera mediante macchina da taglio ossitaglio multitesta, la pulizia dei bordi, la marcatura a getto d'inchiostro, il taglio al plasma e lo scarico dei pezzi.

2. La linea può essere completamente integrata con il sistema MES e consentire il controllo remoto tramite visualizzatore di team per consentire agli ingegneri del produttore di eseguire facilmente la diagnosi remota per risolvere i problemi via Internet senza inviare ingegneri al sito di lavoro.

3. Il sistema CNC fornisce il pieno controllo di tutto il sistema della linea principale (robot, tavola a rulli, trasportatore trasversale, carrello di misurazione e pinza, sistema di marcatura)ã

4. Può leggere file *.gen creati da Tribon/AM, file DSTV esportati dal software di progettazione TEKLA e altri formati.

5.IMacchine robotizzate per il taglio al plasmasono ampiamente utilizzati nella costruzione navale, nei cantieri navali e offshore per il taglio al plasma di rinforzi per realizzare pannelli piatti, costruzione a doppio fondo, sottoassiemi, paratie, nastri, micropannelli per diverse navi/navi. Con PBGMacchine robotizzate per il taglio al plasma, i cantieri navali o cantieristici possono aumentare la loro produzione e ridurre le fatiche.



Dettagli



Il PBG400Macchine robotizzate per il taglio al plasmaconsiste di:

Macchina taglio ossitaglio multicannello

Trasportatori a rulli

Linea per la pulizia dei bordi

Macchina per la smussatura dei bordi

Trasportatori trasversali

Marcatura ad inchiostro con braccio robotico

Tavolo a rulli di ingresso

Camera di taglio al plasma robotizzata con filtro antipolvere

Trasportatore nastro-piatto per smistamento pezzi corti

Rulliera di uscita per pezzo lungo

Tavolo di ricevimento per parte lunga

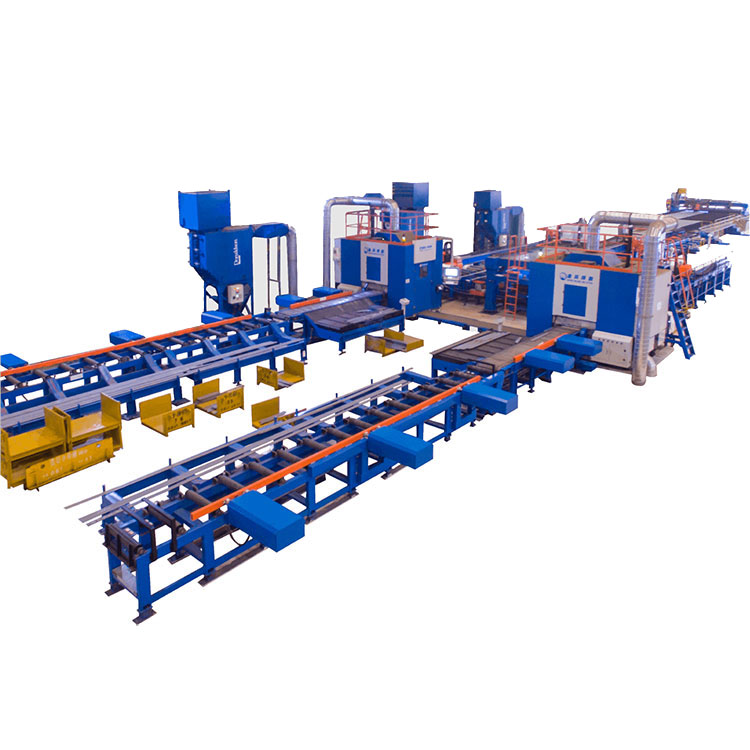

Vista della struttura

Macchina taglio ossitaglio multicannello

La macchina ossitaglio è dotata di cannelli multipli per il taglio longitudinale della lamiera in più strisce lunghe. La macchina è progettata in struttura a portale e integrata con un piano di laminazione per spostare il nastro lungo al piano a rulli buffer. Non è necessaria la gru o lo scarico manuale dei lunghi nastri dopo il taglio alla fiamma.



Linea per la pulizia dei bordi

Integrando una linea di pulizia dei bordi nel PBG400Macchine robotizzate per il taglio al plasma, utilizzando le ruote a spazzola per rimuovere la vernice primaria dal bordo dei profili, utilizzando le mole per rimuovere le scorie e le sbavature del taglio a fiamma ossitaglio, dove avrà la saldatura, può aumentare la qualità della saldatura nella lavorazione successiva.



Macchina per la smussatura dei bordi

Integrando una macchina per la smussatura dei bordi alla PBG400Macchine robotizzate per il taglio al plasma, utilizzando le ruote di pressatura per premere sui 4 bordi della barra piatta, striscia lunga che con bordo affilato dopo il taglio termico per modellare il bordo 4 nel bordo tondo R2-R3, che avrà una buona superficie per la verniciatura nella lavorazione successiva.



Robot di marcatura a getto d'inchiostro

Per installare una testina di marcatura a getto d'inchiostro su un braccio robotico. Il robot si sta muovendo lungo la barra piatta per completare la marcatura ad inchiostro su tutta la lunghezza della barra d'acciaio a nastro lungo. Dopo la stampa dell'inchiostro sul profilo, non è necessario che il profilo ritorni nella posizione originale per poi essere spostato su PBG400Macchine robotizzate per il taglio al plasmacamera di taglio per il taglio al plasma.



Camera di taglio robotizzata

Installando un braccio robotico a 6 assi all'interno della camera di taglio per eseguire il taglio di alta qualità sui profili. Questa è la parte fondamentale dell'intero PBG400Macchine robotizzate per il taglio al plasmacamera di taglio per il taglio al plasma.

Trasportatore a nastro e tavolo di ricezione

Dotato di un trasportatore a nastro dopo la camera di taglio, il PBG400Macchine robotizzate per il taglio al plasmapuò ordinare automaticamente le parti corte e produrre automaticamente le parti. La parte corta viene spinta da uno spintore al tavolo di ricezione per consentire all'operatore di eseguire facilmente le parti corte.



Spingi pezzo lungo e tavolo ricevente

Uno spintore per pezzi lunghi è integrato al tavolo a rulli di uscita, quando un pezzo lungo arriva qui al tavolo a rulli di uscita, lo spintore spingerà automaticamente la parte lunga a cadere sul tavolo di ricezione.
