Linea di taglio al plasma del profilo

JINFENG® è il produttore e fornitore professionale in Cina diLinea di taglio al plasma del profilos con un prezzo accessibile. ILLinea di taglio al plasma del profiloSono linee di taglio del profilo del robot al plasma ad alte prestazioni per eseguire il taglio al plasma su diversi profili in acciaio di bulbo, nastro, angoli, travi a T, canali, travi ad H o travi a I con un braccio robotico.

PRG 400



Linea di taglio al plasma del profilos



Per tutti iLinea di taglio al plasma del profilos e le macchine per il taglio al plasma prodotte da JINFENG WELDCUT avranno 2 anni di garanzia e sono dotate di parti opzionali come tavoli a rulli, trasportatore trasversale, marcatura a getto d'inchiostro, filtro antipolvere, sistema di taglio al plasma, trasportatore a nastro di uscita, ribaltatori e supportano tutte le interfacce CAD-CAM. Il PRGLinea di taglio al plasma del profilos sono la linea di taglio al plasma robotizzata più avanzata per aumentare la produttività per gli utenti finali di diversi settori.



Specifiche



Modello	Lampadina	Striscia	Angolo	E-angolo	Trave a T	Canale	Trave ad H	Lunghezza	Peso
PRG 400	80*5mm â 400*20 mm	100*5 mm â 400*20 mm	100*75mm- 300*150 mm	75*75mm- 180*180 mm	100*50mm- 350*150 mm	100*50mm- 400*115 mm	N / A	12000 mm	1.5 T
PRG 600	80*5mm â 550*20 mm	100*5 mm â 600*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220 mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2,5 T
Supporta taglio al plasma, marcatura al plasma, marcatura a getto d'inchiostro, software CAD-CAM



Funzionalità e applicazione



1.Il PRGLinea di taglio al plasma del profilos è un'apparecchiatura di taglio ad alta automazione integrata con un braccio robotico ABB a sei assi. Con un'operazione chiave da parte di un operatore, la linea avvia la lavorazione automatica dal carico del materiale e dallo scarico dei pezzi dopo il taglio al plasma.

2. La linea può essere completamente integrata con il sistema MES e consentire il controllo remoto tramite visualizzatore di team per consentire agli ingegneri del produttore di eseguire facilmente la diagnosi remota per risolvere i problemi via Internet senza inviare ingegneri al sito di lavoro.

3. Il sistema CNC fornisce il pieno controllo di tutto il sistema della linea principale (robot, tavola a rulli, trasportatore trasversale, carrello di misurazione e pinza, sistema di marcatura)ã

4. Può leggere file *.gen creati da Tribon/AM, file DSTV esportati dal software di progettazione TEKLA e altri formati.

5.QuestoLinea di taglio al plasma del profilos sono ampiamente utilizzati nella costruzione navale, nei cantieri navali e offshore per il taglio al plasma di rinforzi per realizzare pannelli piatti, costruzione a doppio fondo, sottoassiemi, paratie, nastri, micropannelli per diverse navi/navi. Con PRGLinea di taglio al plasma del profilos, i cantieri navali o la costruzione navale possono aumentare la loro produzione e ridurre le fatiche.



Dettagli



Il PRG400Linea di taglio al plasma del profilos è composto da:

Ribaltatori per ribaltamento profili

Trasportatori a rulli come buffer

Trasportatore trasversale per il carico

Carrello di misurazione e pinza

Tavolo a rulli di ingresso

Dispositivo di marcatura a getto d'inchiostro,

Camera di taglio al plasma robotizzata con filtro antipolvere

Trasportatore nastro-piatto per smistamento pezzi corti

Rulliera di uscita per pezzo lungo

Trasportatore trasversale per pezzi lunghi

Ribaltatori per molatura manuale

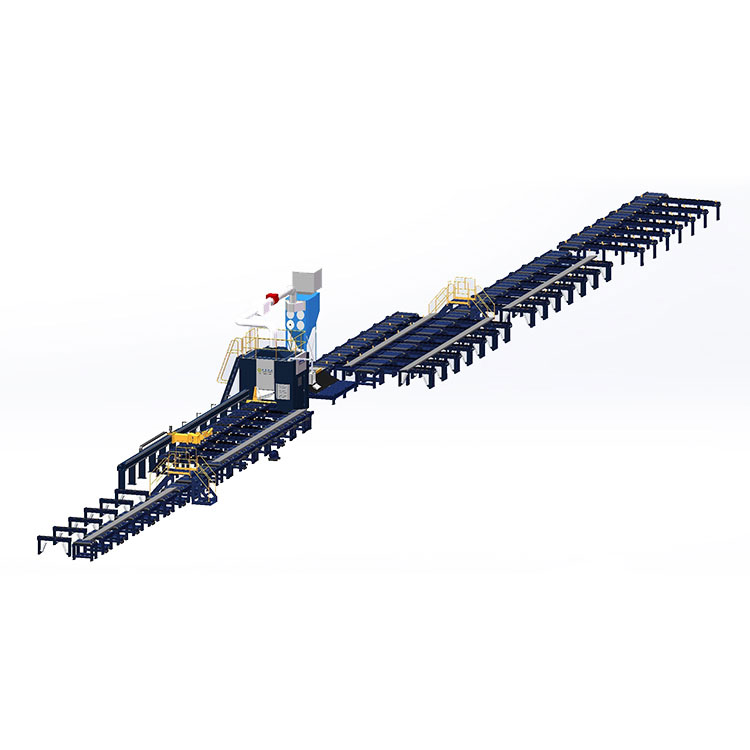

Vista della struttura

Carrello di misurazione e pinza

Alimentazione del profilo nella camera di taglio contemporaneamente per misurare la lunghezza del profilo alimentato.



Marcatore a getto d'inchiostro

Con dispositivo di marcatura a getto d'inchiostro per stampare lettere, numeri, simboli e linee di piegatura (linee inverse)

Camera di taglio robotizzata

Installando un braccio robotico a 6 assi all'interno della camera di taglio per eseguire il taglio di alta qualità sui profili. Questa è la parte fondamentale dell'intero PRG400Linea di taglio al plasma del profiloS.



Trasportatore a nastro e tavolo di ricezione

Dotato di un trasportatore a nastro dopo la camera di taglio, il PRG400Linea di taglio al plasma del profilos può ordinare automaticamente le parti corte e produrre automaticamente le parti. La parte corta viene spinta da uno spintore al tavolo di ricezione per consentire all'operatore di eseguire facilmente le parti corte.



Ribaltatori

Sulla macchina taglio al plasma Robot PRG400 sono installati 3 gruppi di ribaltatori profili. Il primo gruppo serve per capovolgere i bulbi di 180 gradi per fare in modo che la testa del bulbo sia rivolta verso il basso. Gli altri 2 gruppi servono a ribaltare le parti per consentire agli operatori di eseguire la molatura manuale per rimuovere la bava su entrambi i lati delle parti dopo il taglio.
