Linea di taglio robotizzata del profilo

JINFENG® è il produttore e fornitore professionale in Cina diLinea di taglio robotizzata del profilos con un prezzo accessibile. ILLinea di taglio robotizzata del profilos sono sistemi di taglio robotizzato al plasma ad alte prestazioni per eseguire il taglio al plasma su diversi profili in acciaio di bulbo, nastro, angoli, trave a T, canale, trave ad H o trave a I, con un braccio robotico.

PRG 600



Linea di taglio robotizzata del profilo



Per tutti iLinea di taglio robotizzata del profilos e le macchine per il taglio al plasma prodotte da JINFENG WELDCUT avranno 2 anni di garanzia e che sono dotate di caricamento con gru, pulizia dei bordi, marcatura a getto d'inchiostro, supportano tutte le interfacce CAD-CAM come opzioni. Il PRGLinea di taglio robotizzata del profilos sono la linea di taglio al plasma robotizzata più avanzata per aumentare la produttività per gli utenti finali di diversi settori.



Specifiche



Modello	Lampadina	Striscia	Angolo	E-angolo	Trave a T	Canale	Trave ad H	Lunghezza	Peso
PRG 400	80*5mm â 400*20 mm	100*5 mm â 400*20 mm	100*75mm- 300*150 mm	75*75mm- 180*180 mm	100*50mm- 350*150 mm	100*50mm- 400*115 mm	N / A	12000 mm	1.5 T
PRG 600	80*5mm â 550*20 mm	100*5 mm â 600*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220 mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2,5 T
Supporta taglio al plasma, marcatura al plasma, marcatura a getto d'inchiostro, software CAD-CAM



Funzionalità e applicazione

1.Il PRGLinea di taglio robotizzata del profilos è un'apparecchiatura di taglio ad alta automazione integrata con un braccio robotico ABB a sei assi. Con un'operazione chiave da parte di un operatore, la linea avvia la lavorazione automatica dal carico del materiale e dallo scarico dei pezzi dopo il taglio al plasma.

2. La linea può essere completamente integrata con il sistema MES e consentire il controllo remoto tramite visualizzatore di team per consentire agli ingegneri del produttore di eseguire facilmente la diagnosi remota per risolvere i problemi via Internet senza inviare ingegneri al sito di lavoro.

3. Il sistema CNC fornisce il pieno controllo di tutto il sistema della linea principale (robot, tavola a rulli, trasportatore trasversale, carrello di misurazione e pinza, sistema di marcatura)ã

4. Può leggere file *.gen creati da Tribon/AM, file DSTV esportati dal software di progettazione TEKLA e altri formati.

5.QuestoLinea di taglio robotizzata del profilos sono ampiamente utilizzati nella costruzione navale, nei cantieri navali e offshore per il taglio al plasma di rinforzi per realizzare pannelli piatti, costruzione a doppio fondo, sottoassiemi, paratie, nastri, micropannelli per diverse navi/navi. Con PRGLinea di taglio robotizzata del profilos, i cantieri navali o la costruzione navale possono aumentare la loro produzione e ridurre le fatiche.



Dettagli

Il PRGLinea di taglio robotizzata del profilos è composto da:

Gru di carico profilati

Linea pulizia bordi:

Trasportatori trasversali per il carico del profilo

Rulliera di ingresso

Camera di pulizia con filtro antipolvere.

Tavola a rulli in uscita.

Trasportatore trasversale per buffer

Trasportatore trasversale per il carico

Carrello di misurazione e pinza

Tavolo a rulli di ingresso

Dispositivo di marcatura a getto d'inchiostro,

Camera di taglio al plasma robotizzata con filtro antipolvere

Trasportatore nastro-piatto per smistamento pezzi corti

Rulliera di uscita per pezzo lungo

Trasportatore trasversale per pezzi lunghi

Gru di scarico

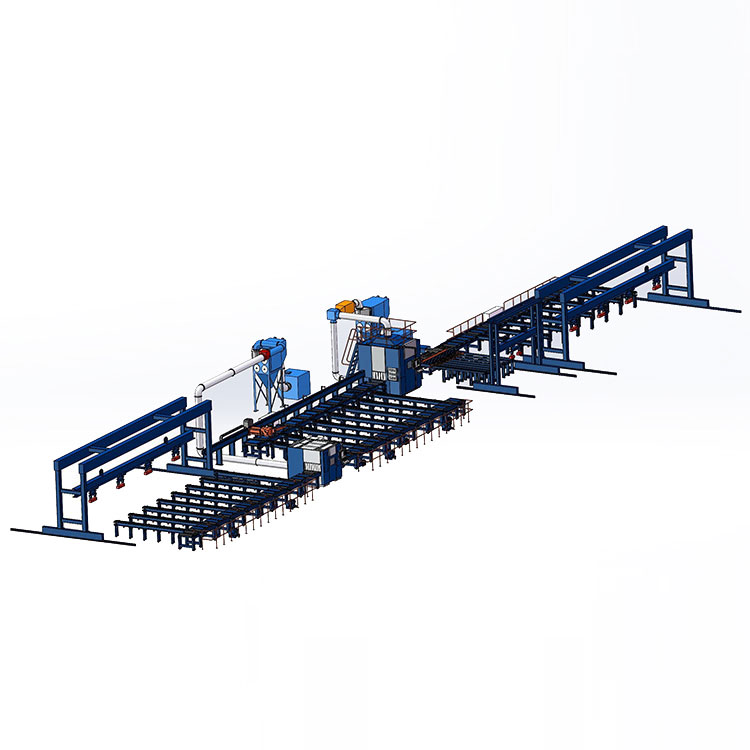

Vista della struttura



Linea per la pulizia dei bordi



Integrando al PRG una linea di pulitura bordiLinea di taglio robotizzata del profilos, utilizzando ruote a spazzola per rimuovere la vernice di base dal bordo dei profili dove si presenterà la saldatura, può aumentare la qualità della saldatura nella lavorazione successiva.



Carrello di misurazione e pinza



Alimentazione del profilo nella camera di taglio contemporaneamente per misurare la lunghezza del profilo alimentato.



Marcatore a getto d'inchiostro



Con dispositivo di marcatura a getto d'inchiostro per stampare lettere, numeri, simboli e linee di piegatura (linee inverse)



Camera di taglio robotizzata



Installando un braccio robotico a 6 assi all'interno della camera di taglio per eseguire il taglio di alta qualità sui profili.



Dotata di nastro trasportatore piatto dopo la camera di taglio, la PRGLinea di taglio robotizzata del profilos può ordinare automaticamente le parti corte e produrre automaticamente le parti.
