Sistemi di fabbricazione strutturale con taglio al plasma

JINFENG® è un produttore e fornitore professionale in Cina diSistemi di fabbricazione strutturale con taglio al plasmacon prezzo accessibile. ILSistemi di fabbricazione strutturale con taglio al plasmasono macchine per coping al plasma ad alte prestazioni per eseguire il taglio al plasma su diversi profili in acciaio di trave ad H (trave a I), nastro, angoli, canale e tubo quadrato/rettangolare con un braccio robotico.

PKG500L



Sistemi di fabbricazione strutturale con taglio al plasma



Per tutti iSistemi di fabbricazione strutturale con taglio al plasmae le macchine per il taglio al plasma prodotte da JINFENG WELDCUT avranno 2 anni di garanzia e sono dotate di tavoli a rulli, carrello trasversale, filtro antipolvere, sistema di taglio al plasma e funzioni opzionali come dispositivo di marcatura a punti, marcatura laser, taglio di fori con laser e supportano tutte le interfacce CAD-CAM. Il PKGSistemi di fabbricazione strutturale con taglio al plasmasono la linea di taglio al plasma robotizzata più avanzata per aumentare la produttività per gli utenti finali di diversi settori.



Specifiche



Modello	Trave ad H	Striscia	Angolo	E-angolo	Canale	Tubo quadrato	Lunghezza	Peso
							12000 mm	12T
PKG500L	150*120mm- 1000*500 mm	100*5 mm â 1000*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220 mm	100*50mm- 1000*500 mm	150*150mm- 500*400 mm
Supporto Taglio al plasma, marcatura al plasma, taglio laser, marcatura laser, marcatura a punti, software CAD-CAM



Funzionalità e applicazione



1.Il PKG500LSistemi di fabbricazione strutturale con taglio al plasmaè un'attrezzatura di taglio ad alta automazione integrata con un braccio robotico ABB a sei assi. Con un'operazione chiave da parte di un operatore, la linea avvia la lavorazione automatica dal carico del materiale e dallo scarico dei pezzi dopo il taglio al plasma.

2. Un PKG500LSistemi di fabbricazione strutturale con taglio al plasmacon un operatore può sostituire:

Linea di foratura travi

Sega a nastro

Linea d'angolo

Linea di lavorazione lamiere/barre

Macchina per affrontare

Macchina di marcatura



3. La linea può essere completamente integrata con il sistema MES e consentire il controllo remoto tramite visualizzatore di team per consentire agli ingegneri del produttore di eseguire facilmente la diagnosi remota per risolvere i problemi via Internet senza inviare ingegneri al sito di lavoro.

3. Il sistema CNC fornisce il pieno controllo di tutto il sistema della linea principale (robot, tavola a rulli, trasportatore trasversale, carrello di misurazione e pinza, sistema di marcatura)ã

4. Può leggere file *.gen creati da Tribon/AM, file DSTV esportati dal software di progettazione TEKLA e altri formati.

5. Questo PKG500LSistemi di fabbricazione strutturale con taglio al plasmaè ampiamente utilizzato nelle costruzioni in acciaio (coperture di travi al plasma per la fabbricazione di strutture edilizie, ponti, ferrovie, rimorchi, vagoni ferroviari, traverse delle scale, corrimano e altri acciai secondari), strutture in acciaio e offshore (coperture di travi per siti superiori, alloggi, strutture sottomarine, telai sottomarini, strutture di supporto, rack per tubi, telai di protezione per collettori sottomarini, coping con travi ad H per pattini, strutture sottomarine e telai di supporto) e applicato a terra.





Dettagli



Questo PKG500LSistemi di fabbricazione strutturale con taglio al plasmaconsiste di:

Carrello incrociato

Carrello di misurazione e pinza

Tavolo a rulli di ingresso

Camera di taglio al plasma robotizzata

Rulliera di uscita

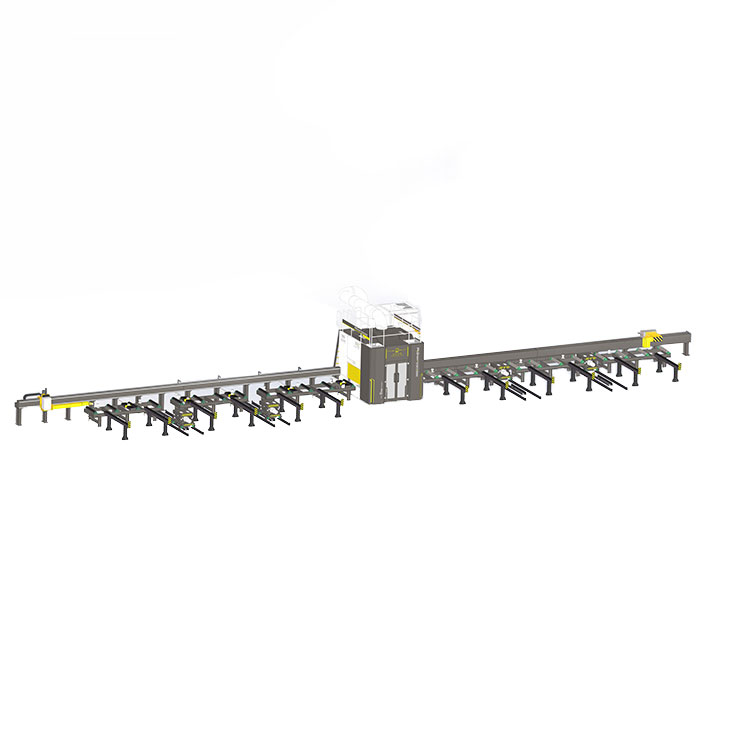

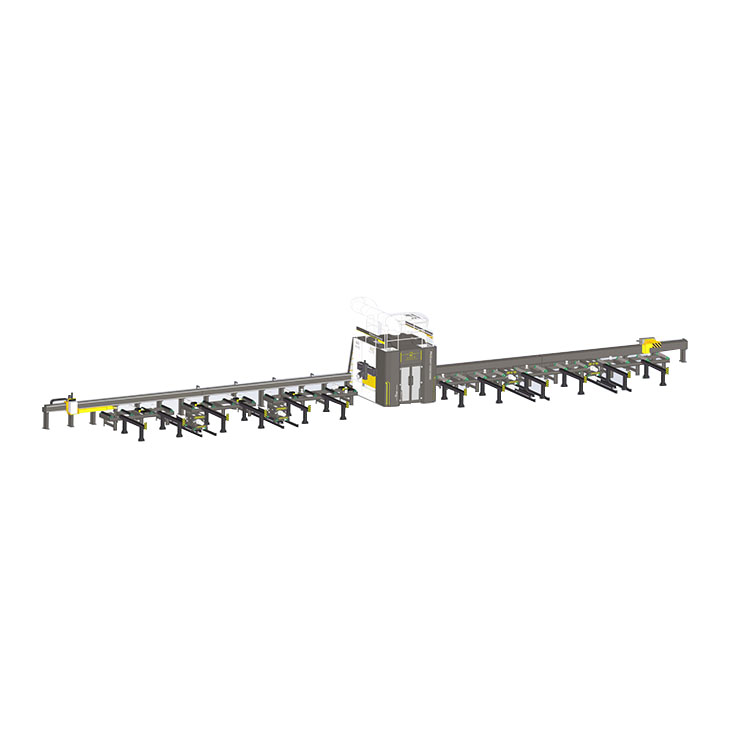

Vista della struttura

Carrello trasversale - caricamento

Integrando un carrello trasversale alla rulliera di ingresso del PKG500LSistemi di fabbricazione strutturale con taglio al plasma, le travi H e altri profili possono essere spostati nel luogo necessario, senza utilizzare la gru per ridurre il rischio di gru a 0.

Carrello di misurazione e pinza

Alimentazione del profilo nella camera di taglio contemporaneamente per misurare la lunghezza del profilo alimentato.

Dispositivo di marcatura a punti

Fornire una marcatura di tracciabilità permanente del numero di parte.

Testa di taglio laser

Fornire i fori tagliati dal laser sul nastro del raggio H con elevata precisione e alta qualità.



Camera di taglio robotizzata

Installando un braccio robotico a 6 assi all'interno della camera di taglio per eseguire il taglio di alta qualità sui profili.

Consolle operativa

LCD da 19 pollici con touch screen.



Rulliere ingresso/uscita

Con il funzionamento delle tavole a rulli, le coping machine H-beam raggiungono l'elevata automazione in esecuzione per ridurre la manodopera e aumentare la produzione.

Carrello trasversale â scarico

Integrando un carrello trasversale alla rulliera di uscita del PKG500LSistemi di fabbricazione strutturale con taglio al plasma, le parti dopo il taglio possono essere spostate nel luogo necessario, senza utilizzare la gru per ridurre il rischio di gru a 0.
