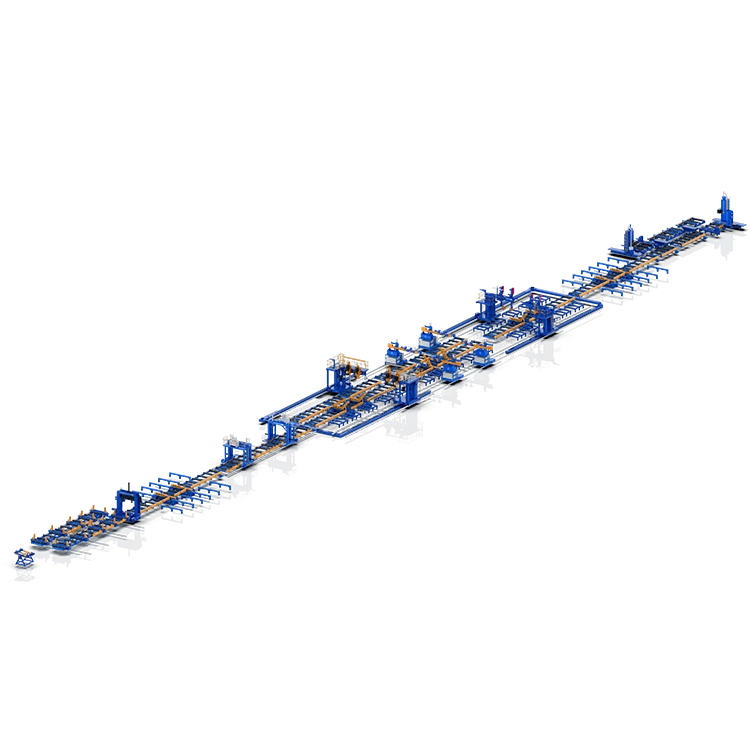

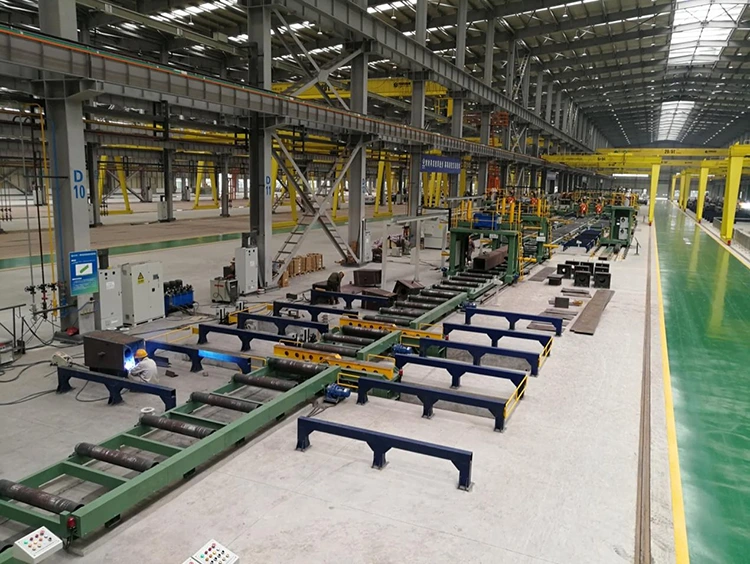

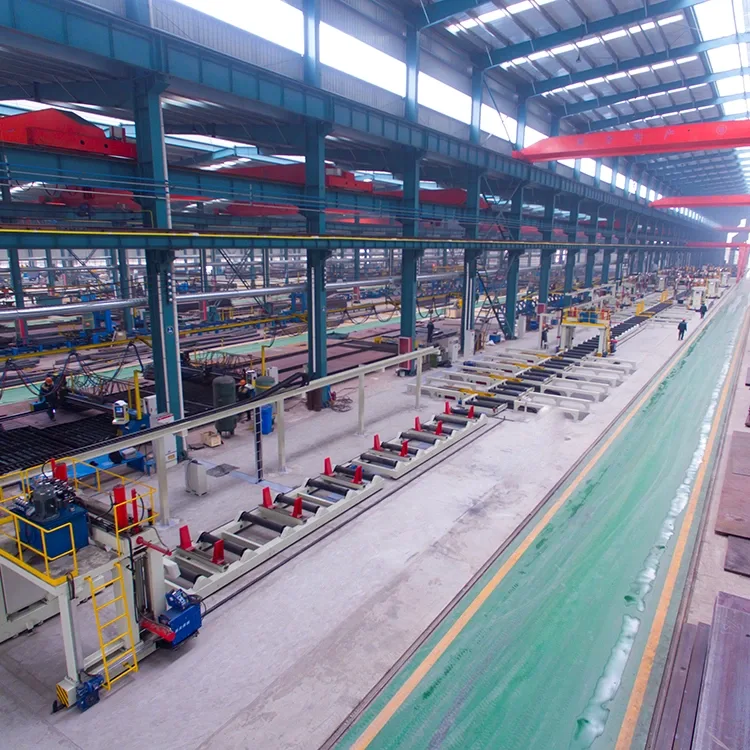

Linee di saldatura della colonna della scatola

Jinfeng Weldcut fornirà una garanzia di 1 anno per le linee di saldatura delle colonne TheBox. I principali elementi elettrici delle produzioni di colonne TheBox sono selezionati dal marchio di fama mondiale che porterà più comodo per gli utenti per trovare le parti in locale senza passare da lunga distanza dalla Cina. Le linee di saldatura delle colonne automatiche X15 sono le linee di produzione di automazione più avanzate e elevate per aumentare la produttività per gli utenti finali di diversi settori.

Specifiche

Funzione e applicazione

1. Le linee di saldatura delle colonne X15 sono linee di produzione di automazione elevate per produrre le colonne delle colonne della scatola saldata con lavoratori minori e gru minori.

2.La linea può essere piena di integrazione con il sistema MES e completare la comunicazione in tempo reale tra il computer superiore e il sistema di controllo, completare la raccolta dei dati dell'apparecchiatura, caricare tutti i dati raccolti nel sistema MES di fabbrica (o il sistema di controllo centralizzato superiore) e garantire la tempistica e l'efficacia della trasmissione delle informazioni.

3. La progettazione e la protezione devono soddisfare i requisiti degli standard nazionali e della protezione ambientale pertinenti; La sicurezza delle attrezzature e i dispositivi di protezione devono soddisfare gli standard industriali pertinenti;.

4.Questa le linee di saldatura delle colonne sono ampiamente utilizzate nelle strutture di costruzione e in acciaio in acciaio, per colonne colonne a scatole di saldatura per edifici per l'edilizia in acciaio, edifici di alto livello e strutture in acciaio o ponti ecc.

5. La progettazione flessibile dell'attrezzatura di saldatura consente di supportare eventuali marchi delle fonti di alimentazione di saldatura.

6. CE, ECA certificati sono disponibili.

7. Questa linea fornisce la produzione dal raggio di servizio leggero a travi molto pesanti con grande spessore senza cambiare strumento o attrezzatura.

8. Dall'assemblaggio all'estremità termina l'intera elaborazione non ha bisogno di gru tranne il carico all'inizio e allo scarico alla fine, che riducono notevolmente il rischio di usare le gru.

L'elenco delle macchine e delle attrezzature per stabilire un'intera linea di produzione per produrre una fascia saldata:

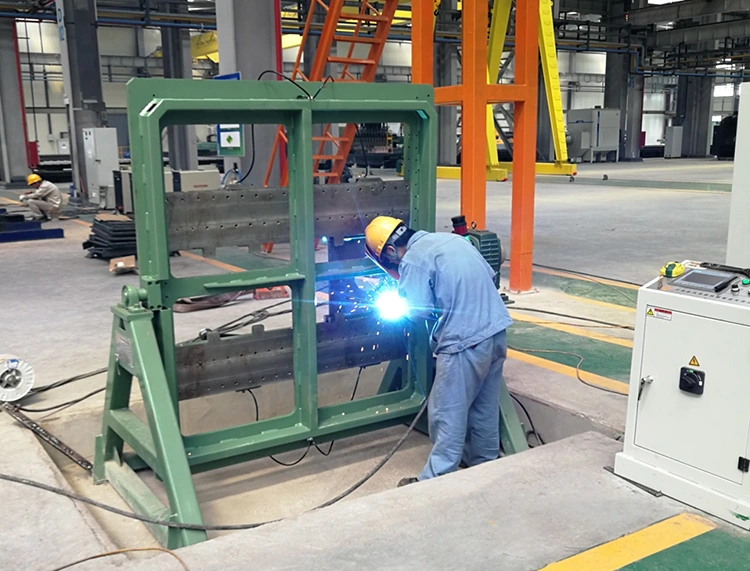

1- Macchina di assemblaggio del deflettore

Questa macchina è un'attrezzatura speciale per la saldatura del gruppo e del posizionamento della piastra di rinforzo nella cavità interna della colonna della scatola. È il prodotto preferito per le aziende della struttura in acciaio che producono il pezzo della colonna di box per ridurre l'intensità del lavoro e migliorare l'efficienza del lavoro.

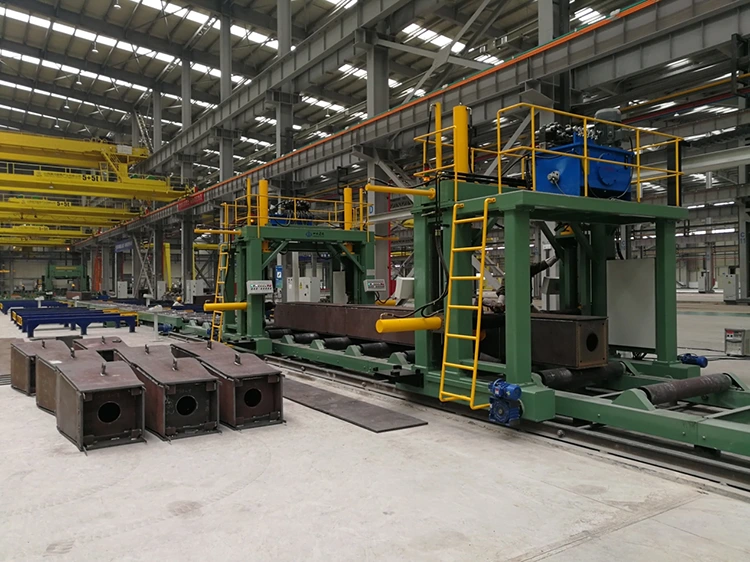

Macchina di assemblaggio della colonna a 2 box

La macchina del gruppo della colonna della casella è l'attrezzatura chiave per la produzione della colonna della casella (colonna), che completa principalmente il gruppo di lavoro della colonna della casella (colonna). Questa macchina è una delle attrezzature necessarie per le aziende della struttura in acciaio per produrre travi a scatola.

Una macchina per il tipo di tipo U.

Una macchina è per l'assemblaggio del tipo di scatola.

3- saldatura elettro-slag

La saldatrice di elettroslag a sbalzo XZHB15 è un eccellente prodotto lanciato dalla società di saldatura e taglio di Jinfeng per l'industria della struttura in acciaio. È un'attrezzatura di saldatura speciale appositamente progettata per la colonna di saldatura. Al fine di garantire una sufficiente resistenza alla rigidità e alla torsione durante la fabbricazione della colonna della scatola, i deflettori (cioè le piastre più rigide) sono generalmente saldati all'interno della colonna della scatola. Questa macchina è un'attrezzatura speciale per la saldatura delle saldature tra la piastra esterna della colonna della scatola e i deflettori interni.

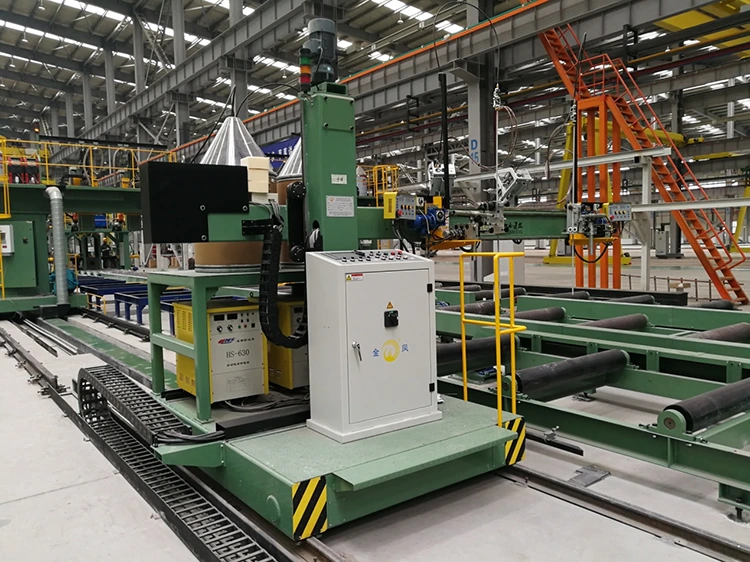

4- CO2/MAG Back Welding Machine

XQHB15L Series Box Box Welding Sconset Gas Sconset Gas è una speciale attrezzatura di saldatura appositamente progettata per la saldatura di supporto della colonna Box (colonna) e il riempimento della saldatura dopo il sostegno, che viene lanciato dalla nostra azienda in base alla domanda di mercato e agli anni di esperienza nello sviluppo di attrezzature per la struttura in acciaio.

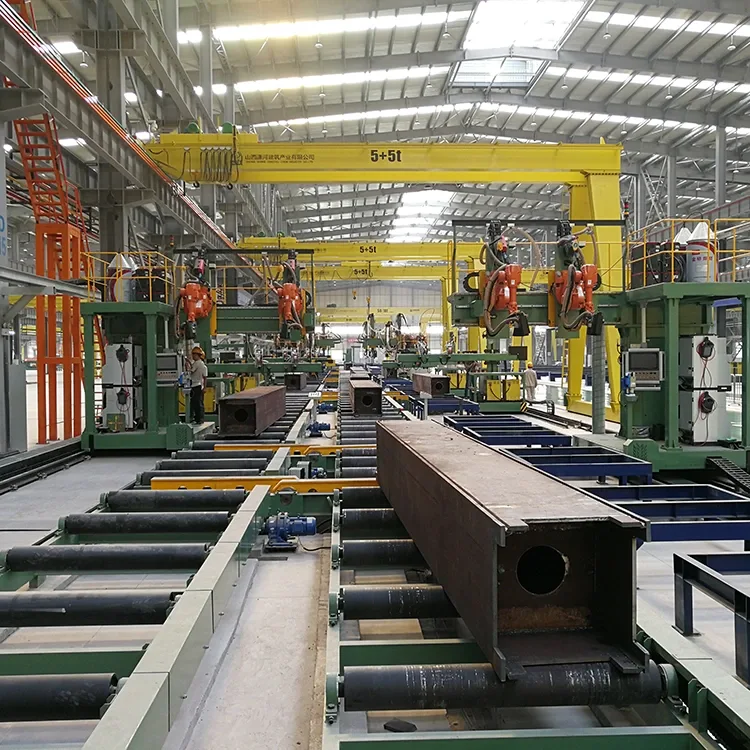

5- CO2/Mag Riemping Welding Machine

XQHB15 Series Box Column Cancile Schedelding Gas Shelding Welding è una speciale attrezzatura di saldatura appositamente progettata per la saldatura di supporto della colonna Box (colonna) e il riempimento della saldatura dopo il sostegno, che viene lanciato dalla nostra azienda in base alla domanda di mercato e agli anni di esperienza nello sviluppo di attrezzature per la struttura in acciaio.

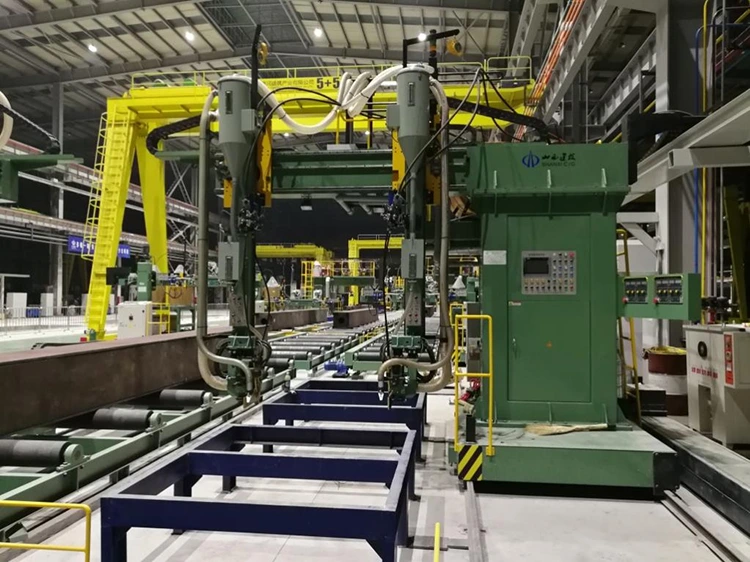

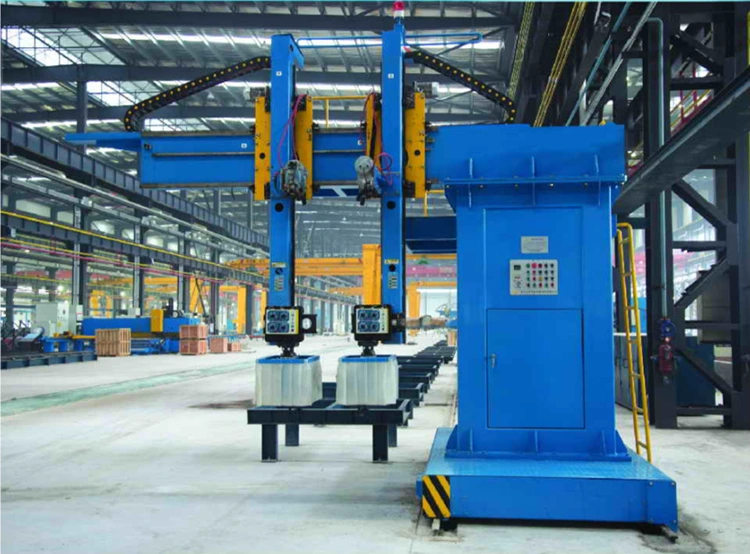

6- Macchina per saldatura ad arco sommerso

La saldatrice ad arco sommersa a cantilever XMHB15 è un prodotto eccellente lanciato dalla società di saldatura e taglio di Jinfeng per l'industria della struttura in acciaio. È un'apparecchiatura di saldatura speciale appositamente progettata per la saldatura di colonne di scatole di grandi e medie dimensioni (colonne). Nel corso degli anni, dopo l'ottimizzazione continua e il miglioramento, le prestazioni sono diventate più perfette.

Macchinatura a 7-end-faccia

Con il rapido sviluppo di costruzione economica, costruzione, ponte e altri settori hanno requisiti sempre più severi per la qualità dell'ingegneria della struttura in acciaio. Il giunto di testa di H-Beam, la colonna e la colonna della scatola e le parti sottili e l'elaborazione della faccia finale del pezzo di lavoro sono diventati un processo essenziale. L'elaborazione del viso finale non solo migliora notevolmente la qualità del pezzo di lavoro, riduce gli errori di installazione e costruzione in loco, riduce il periodo di costruzione e migliora l'efficienza di costruzione in loco. Porta anche migliori benefici economici alle imprese della struttura in acciaio. Secondo l'effettiva situazione di trasformazione delle imprese della struttura in acciaio, la nostra azienda sta assorbendo i vantaggi di prodotti simili a livello internazionale e lanciata tempestivamente nuovi prodotti per soddisfare la domanda di mercato. Non è solo utilizzato nel settore della struttura in acciaio, ma può anche essere utilizzato come attrezzature generali, ampiamente utilizzate in ponti, energia elettrica, petrolio, petrolchimico e altri settori di produzione di macchinari.

8- FLIPPER BEAM FLUPPER 180 ° Ribaltamento

Due pezzi di pinne mobili a 180 ° a 180 ° vengono utilizzati per il ritorno di pezzi di lavoro saldati su un lato. Quando si lavora, solleva il pezzo di lavoro lontano dal tavolo a rulli o in una griglia da lavoro, e il riduttore guida le due pinne a raggio per muoversi in modo sincrono per spostare il pezzo di lavoro sul lato del tavolo a rulli o la griglia del pezzo, quindi due cilindri idraulici che trasportano i due bracci per il lavoro.

Secondo la situazione reale, due pezzi possono essere usati separatamente come gruppo per capovolgere il raggio corto. Allo stesso tempo, 4 pezzi possono anche essere combinati in un gruppo per il rovesciamento di travi lunghe. Elevata flessibilità ed efficienza.

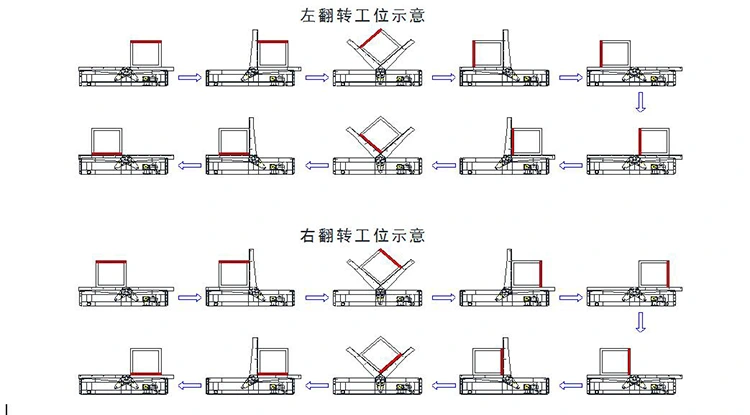

Il diagramma di flusso di lavoro delle pinne del raggio:

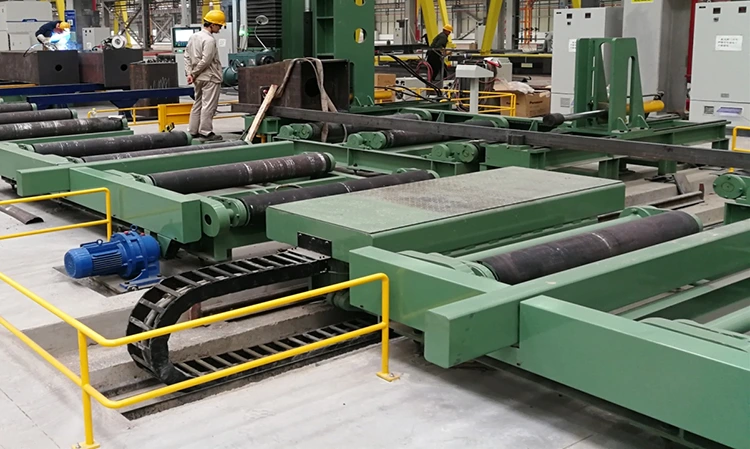

9- Carrello in acciaio

Questa attrezzatura viene utilizzata principalmente per coordinarsi con il processo di produzione per spostare il pezzo di lavoro dal tavolo del rullo di trasporto o altre attrezzature per l'elaborazione da elaborare. Il carrello in acciaio ha principalmente due funzioni di azione: camminare e sollevare. Lo spostamento del pezzo di lavoro può essere completato attraverso la manipolazione e il controllo. L'attrezzatura ha una struttura semplice, un funzionamento comodo e un funzionamento stabile. La macchina adotta un design pesante, con un carico massimo di 30 tonnellate;

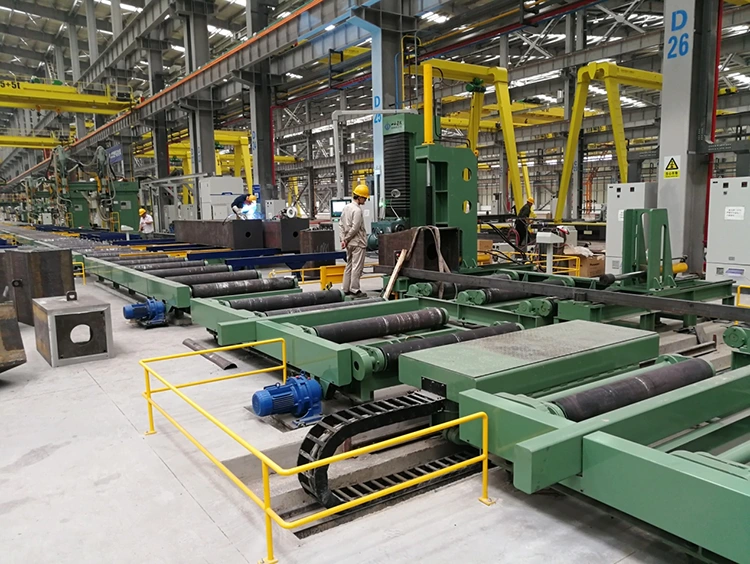

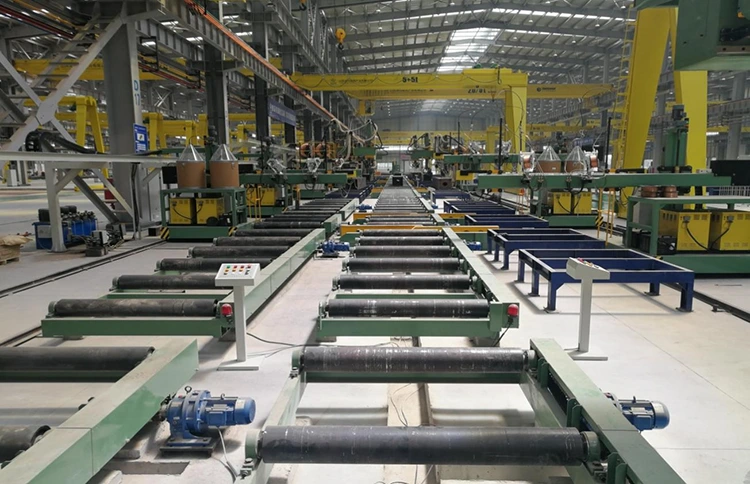

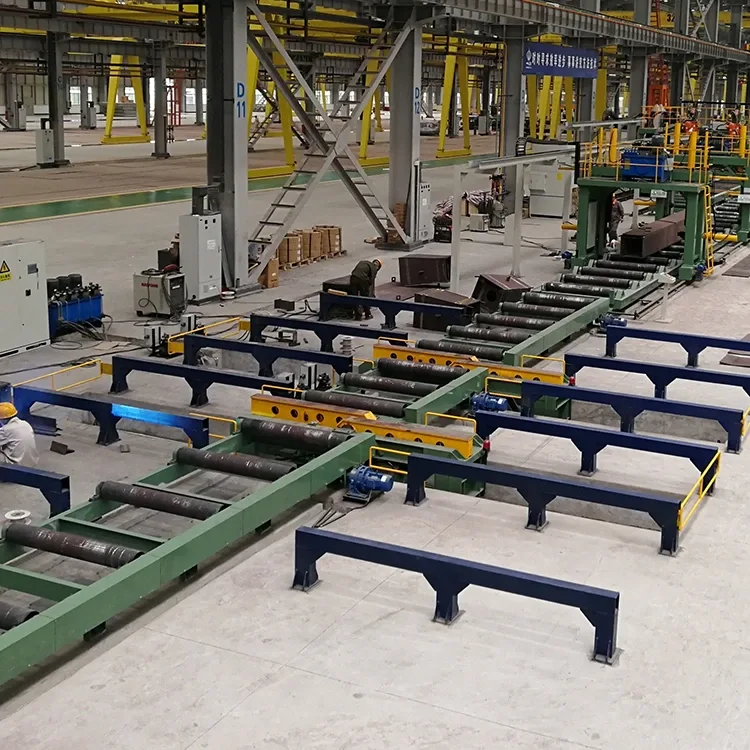

10- tavoli a rulli

Viene utilizzato principalmente per trasmettere pezzi di lavoro dall'assemblaggio della colonna Box al completamento della saldatura, alla fronte.

Come produrre una colonna di scatola saldata dalla piastra in acciaio?

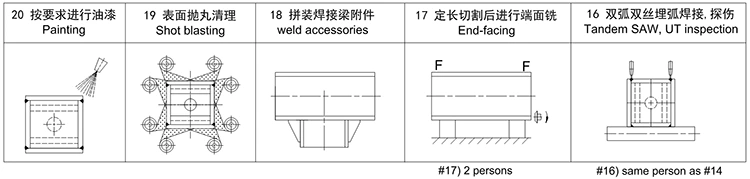

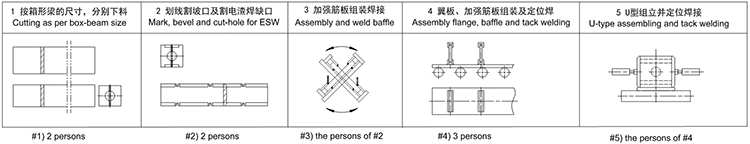

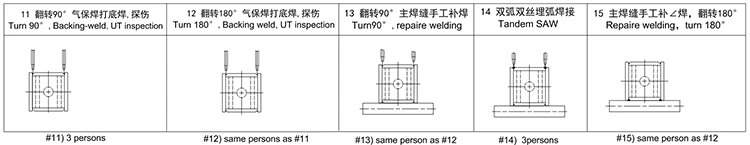

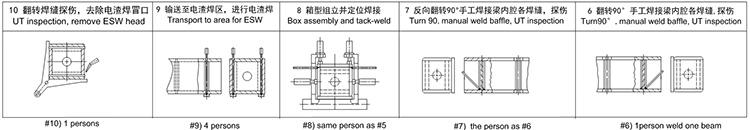

Di seguito è riportato il diagramma di flusso di produzione per la produzione da piastre fino al raggio H e l'ispezione finale.

Diagramma di flusso di produzione
