Macchine a faccia fine colonna della colonna

Jinfeng Weldcut fornirà una garanzia di 1 anno per le macinazione della colonna della casella. I principali elementi elettrici delle linee di produzione del raggio di scatola sono selezionati dal marchio di fama mondiale che porterà più comodo per gli utenti per trovare le parti in locale senza passare da lunga distanza dalla Cina. Le fresature della colonna della scatola end-face sono le attrezzature più avanzate e ad alta efficienza per aumentare la produttività per gli utenti finali da strutture in acciaio, costruzione in acciaio e edificio elevato.

Vista della struttura

Macchinatura a facciata singola senza funzionare con il tavolo a rulli e i carrelli trasversali.

Specifiche

1	Larghezza massima di fresatura	2000 mm
2	Altezza massima di fresatura	1500 mm
3	Potenza del motore della testa di fresatura	7,5 kW
4	Velocità di rotazione del mandrino della testa di fresatura (trasmissione del cambio manuale)	110-630 R/min
5	Diametro massimo della testa del cutter della testa di fresatura	Φ250 mm
6	Diametro esterno dell'estremità del mandrino della testa di fresatura	Φ128.57 mm
7	Numero di estremità del mandrino della testa di fresatura	ISO 50
8	Accorgo interno del mandrino della testa di fresatura	7:24
9	Espansione e contrazione quantità di mandrino della testa di fresatura	100 mm
10	Potenza del motore di alimentazione orizzontale	2,9 kW
11	Sollevare la potenza del motore di alimentazione	1,8 kW
12	Potenza della stazione di pompaggio del banco da lavoro	4 kW
13	Sollevare e abbassare la testa di fresatura	Regolamento sulla velocità di cottura
14	Alimentazione a diapositiva orizzontale	Regolamento sulla velocità di cottura
15	Pressione del sistema idraulico	10 MPA

Funzione e applicazione

Marching end-face machine di box colonna è un eccellente prodotto lanciato da Jinfeng Welding and Taking Company per l'industria della struttura in acciaio. È una macinazione appositamente progettata per la fresatura sulla faccia terminale delle travi a scatole (colonne) e trave H. Nel corso degli anni, dopo l'ottimizzazione e il miglioramento continui, le prestazioni sono diventate più perfette, che sono accolte dai clienti in patria e all'estero e la copertura del mercato è relativamente alta. Il dispositivo presenta i seguenti vantaggi:

Frame da letto 1.1Machine, la colonna è fabbricata con acciaio pesante in un pezzo, con alta resistenza, buona resistenza allo scioccante.

1.2 Adottare la testa di fresatura di grande potenza, che ha una velocità rapida di fresatura con alta efficienza.

1.3 Il telaio del letto è una copertura con scudo di protezione in metallo, buona forza e alte prestazioni.

Funzionamento semplice e conveniente, lavoro affidabile, struttura semplice, facile manutenzione.

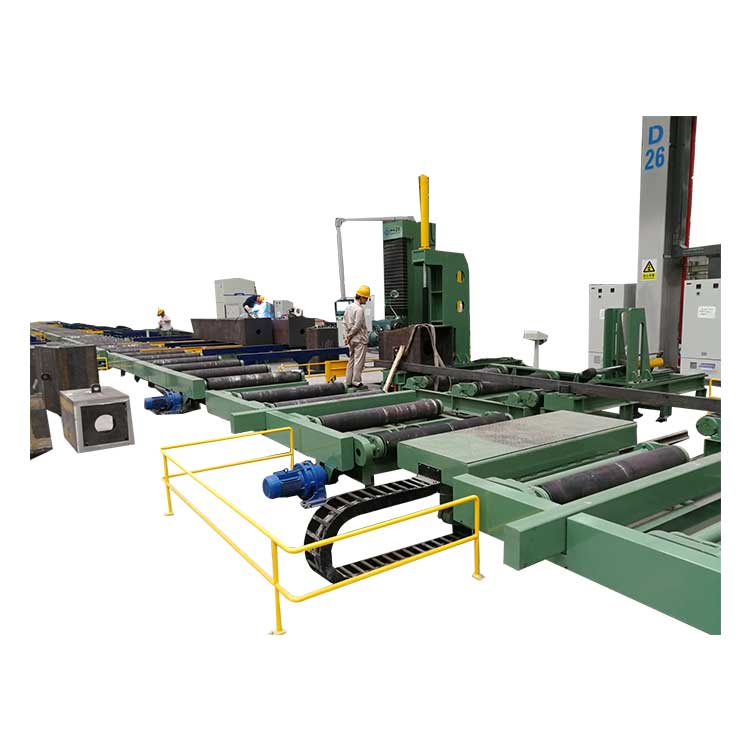

Macchine per fresature della colonna della colonna della casella installate nella fabbrica degli utenti

Come produrre un raggio di scatola saldato dalla piastra in acciaio?

Di seguito è riportato il diagramma di flusso di produzione per la produzione da piastre fino al raggio H e l'ispezione finale.

Diagramma di flusso di produzione
