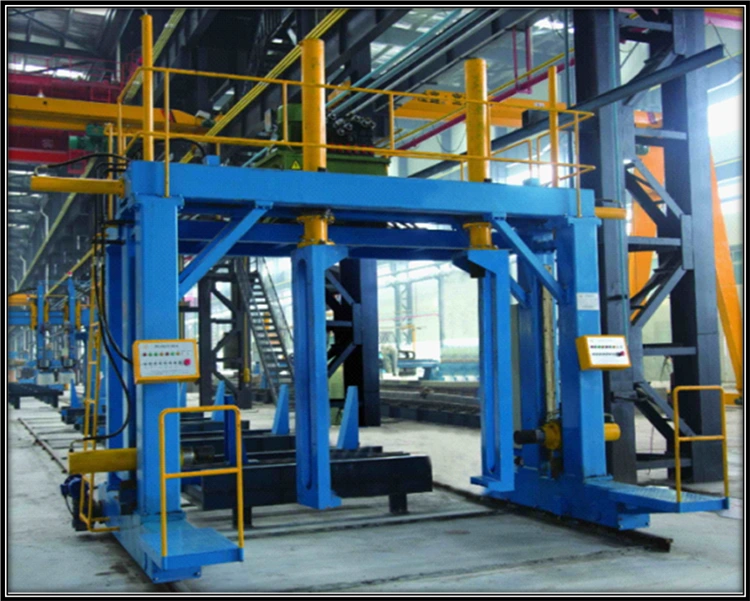

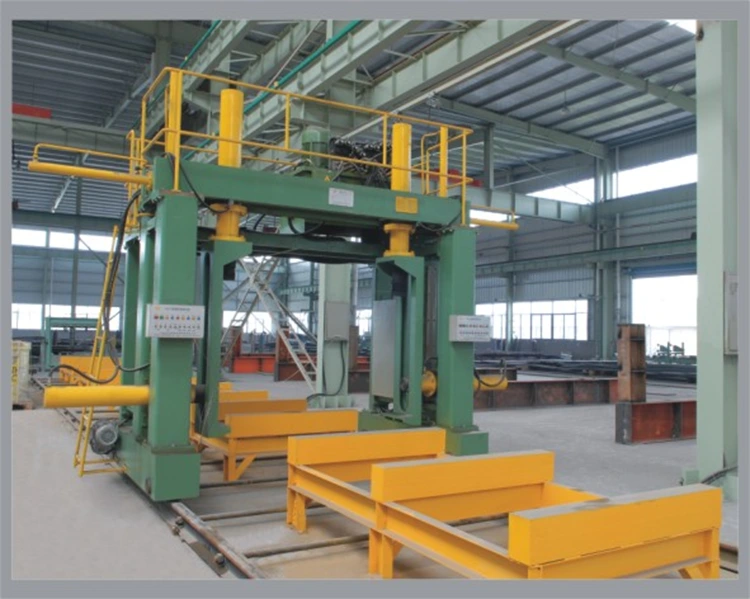

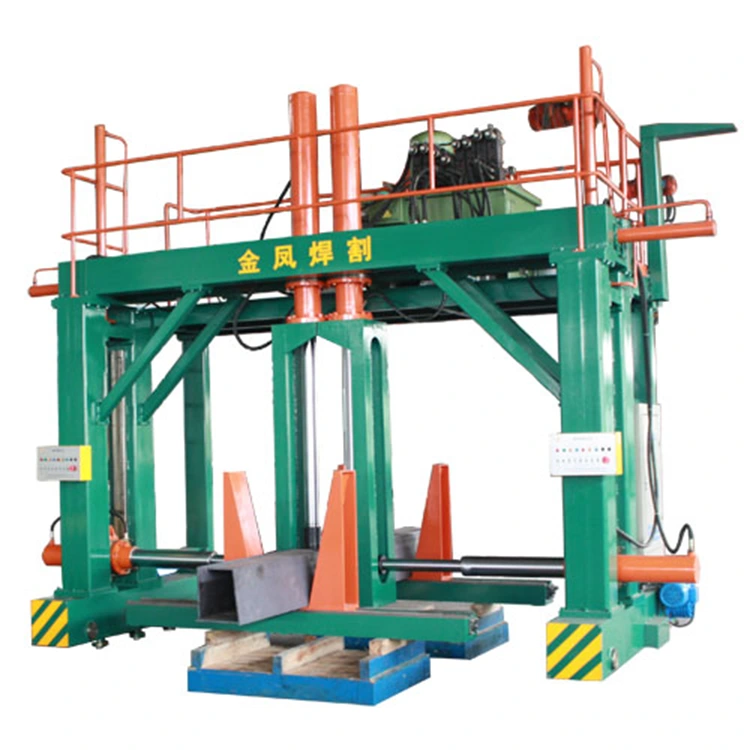

Macchine di assemblaggio della colonna Box

Jinfeng WeldCut fornirà una garanzia di 1 anno per le macchine per l'assemblaggio della colonna XXZ15. I principali elementi elettrici delle linee di produzione della colonna della scatola sono selezionati dal marchio di fama mondiale che porterà più comodo per gli utenti per trovare le parti in locale senza passare da lunga distanza dalla Cina. Le macchine di assemblaggio di colonne XXZ15 sono le attrezzature più avanzate e ad alta efficienza per aumentare la produttività per gli utenti finali da strutture in acciaio, costruzione in acciaio e edificio elevato.

Specifiche

Funzione e applicazione

XXZ15 Le macchine di assemblaggio della colonna della casella hanno i seguenti vantaggi:

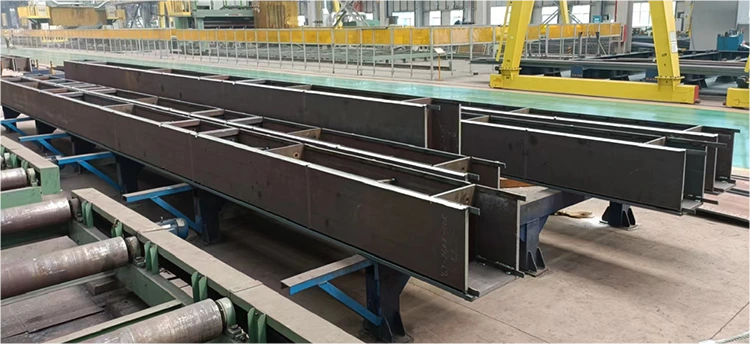

La colonna della scatola (colonna) è composta da un raggio a forma di "U" e una piastra di copertura che è stata saldata e formata. Durante l'assemblaggio, il pezzo è stazionario, la macchina principale si sposta nelle sezioni e la modalità di montaggio di serraggio è posizionata come richiesto.

Innanzitutto, sollevare il punto "a forma di U" saldata alla tavola di trasporto della macchina di montaggio o trasportarlo in questa stazione dalla precedente stazione di montaggio a forma di U ". Quindi, sollevare la piastra di copertura superiore sulla "a forma di U" in base ai requisiti di disegno e utilizzarla come dispositivo di pressione del lato host e un dispositivo di pressione superiore. Premere e mettere saldare la piastra di copertura superiore per completare l'assemblaggio dell'intero pezzo. L'assemblaggio di segmenti di un pezzo di lavoro di lunghezza è raggiunto dalla posizione mobile della macchina host. Il pezzo assemblato viene inviato al processo successivo dalla tabella del rullo di trasporto per ulteriori elaborazioni.

(Le macchine per saldatura MIG manuali CO2 qui sono fornite dall'utente. Le saldature manuali non sono nella gamma di alimentazione del venditore/fornitore)

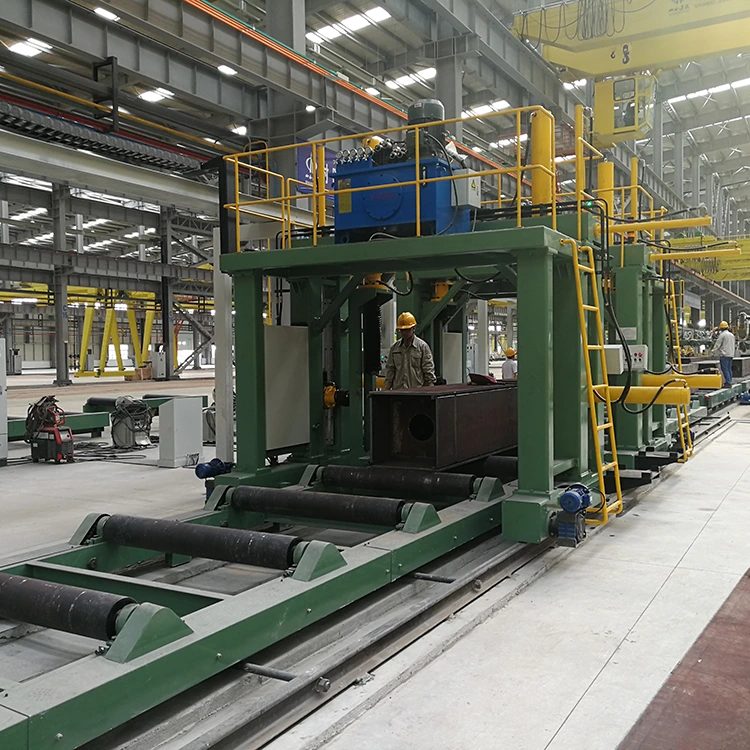

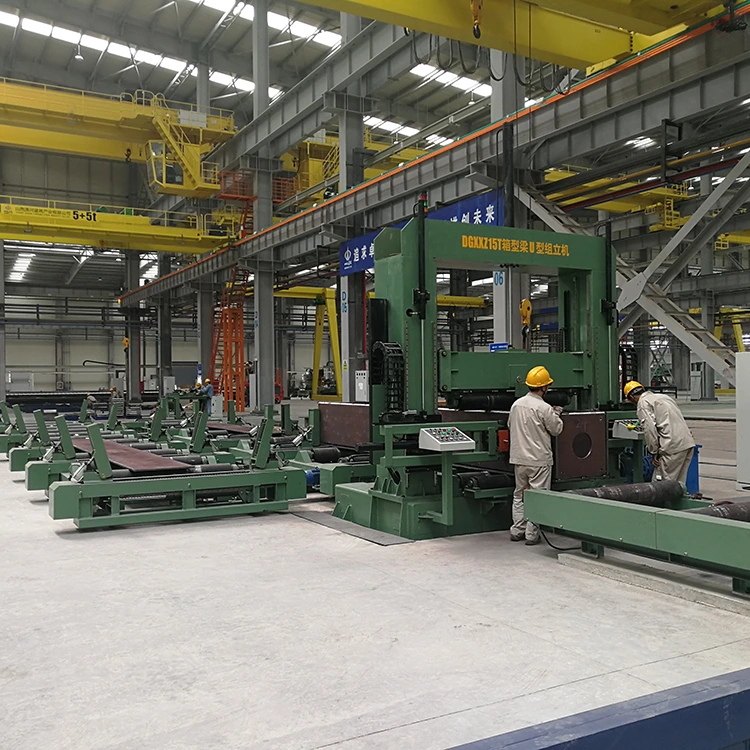

Macchine di montaggio a fascio box installate nella fabbrica degli utenti

Come produrre una colonna saldata dalla piastra in acciaio?

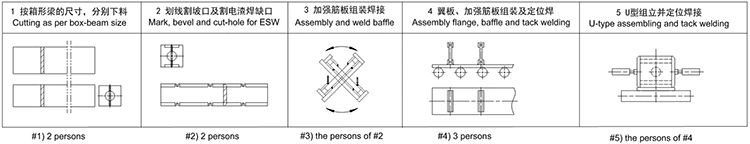

Di seguito è riportato il diagramma di flusso di produzione per la produzione da piastre fino al raggio H e l'ispezione finale.

Diagramma di flusso di produzione
