Flippers del raggio1

Pinne a travi

Le pinne a travi sono attrezzature ad alte prestazioni nella linea per produrre un raggio di scatola, prodotto da Jinfeng Weldcut, produttore professionista in Cina e fornitore di pinne a travi a prezzi accessibili. Le pinne del raggio offrono maggiore sicurezza e alta efficienza per spostare i raggi e rovesciare le travi per la produzione di travi in scatola.
Jinfeng Weldcut fornirà una garanzia di 1 anno per le pinne del raggio. I principali elementi elettrici delle linee di produzione del raggio di scatola sono selezionati dal marchio di fama mondiale che porterà più comodo per gli utenti per trovare le parti in locale senza passare da lunga distanza dalla Cina. Le pinne del raggio sono le attrezzature più avanzate e ad alta efficienza per aumentare la produttività per gli utenti finali da strutture in acciaio, costruzione in acciaio e edificio elevato.

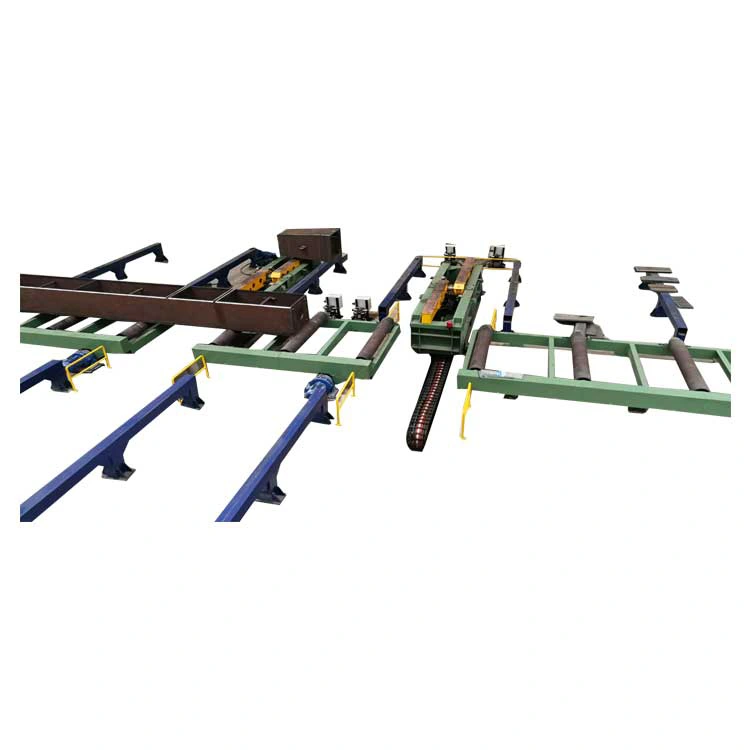

Vista della struttura

Utilizzo dell'attrezzatura

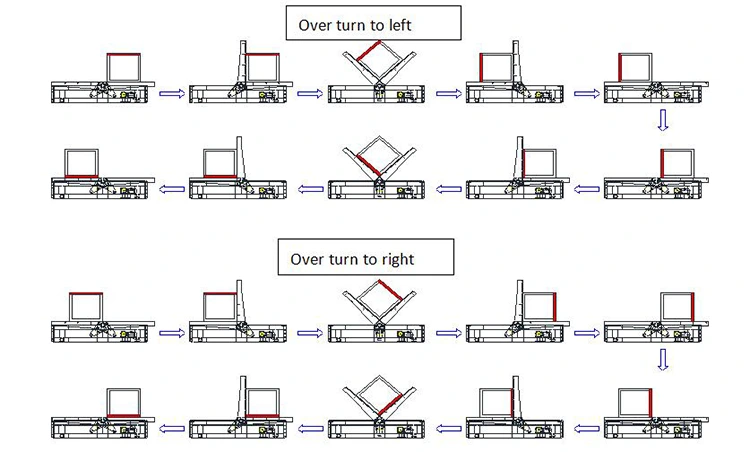

In ciascun set sono forniti due PC di pinne mobili a fascio idraulico a 180 °, utilizzate principalmente per girare i pettini dopo la saldatura su un lato. Quando si lavora, solleva il pezzo dal tavolo a rulli o in un rack per il pezzo e il riduttore guida le due staffe di ribaltamento per muoversi in modo sincrono per spostare il pezzo sul lato del tavolo a rulli o del rack per il pezzo. Quindi, due cilindri idraulici guidano i due bracci a forma di L per ruotare in modo sincrono. Dopo che il pezzo è stato ribaltato, viene spostato al centro del tavolo a rulli o del pezzo di lavoro, quindi il pezzo viene trasportato al processo successivo o saldato.

Parametri tecnici principali

Caratteristiche delle prestazioni

L'apparecchiatura è costituita da una macchina principale, un sistema idraulico e un sistema di controllo elettrico. Un gruppo di due pinne a trave viene utilizzato per ribaltare e muoversi contemporaneamente. Il processo di lancio delle due pinne del raggio è controllato da valvole di sincronizzazione idraulica avanzate per garantire la rotazione sincrona di ciascun braccio di ribaltamento durante il processo di inclinazione. Controllare manualmente il processo di turnover del pezzo per ottenere un turnover di 90 ° del pezzo.
3.2 Ogni pinna di raggio utilizza un set di cilindri di ingegneria idraulica standard per spingere il braccio rotante di tipo "L" per ruotare, il che può capovolgere il pezzo. Un riduttore di velocità e una ruota a passeggio sono disposti sulla staffa di turnover, consentendo alla staffa di turnover di avere una funzione in movimento.
3.3 L'attrezzatura deve essere guidata idraulicamente e avere le caratteristiche della resistenza all'impatto, il ribaltamento stabile e il basso tasso di fallimento rispetto alle macchine di ribaltamento guidate meccanicamente. Non solo può essere usato per capovolgere il pezzo 90 º, ma può anche essere sollevato per spostarsi tra le diverse stazioni. Rispetto alle tradizionali macchine per turnover a catena, non solo la stazione di lavoro non è chiusa, facilitando il sollevamento e il trasporto del pezzo in e fuori, ma anche le dimensioni complessive, in particolare le dimensioni di altezza, sono notevolmente ridotte e l'operazione è sicura e affidabile. Un gruppo di due serie di controllo del collegamento, facile da funzionare, sicuro e affidabile.

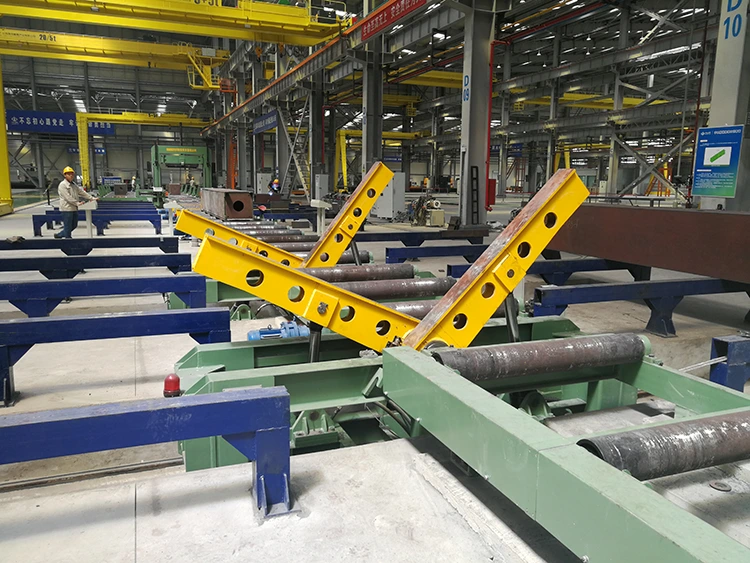

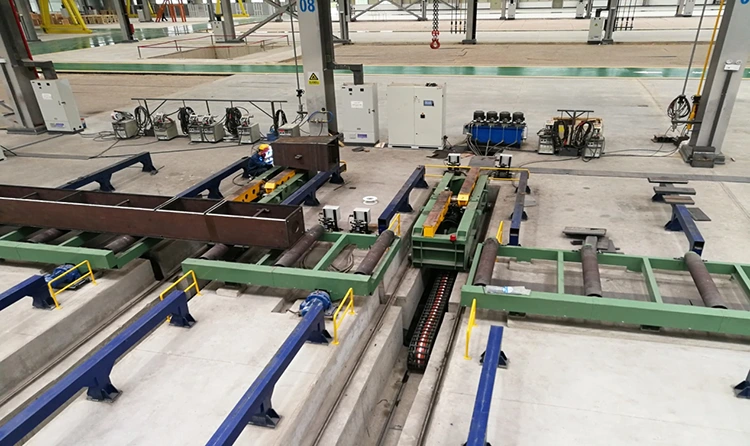

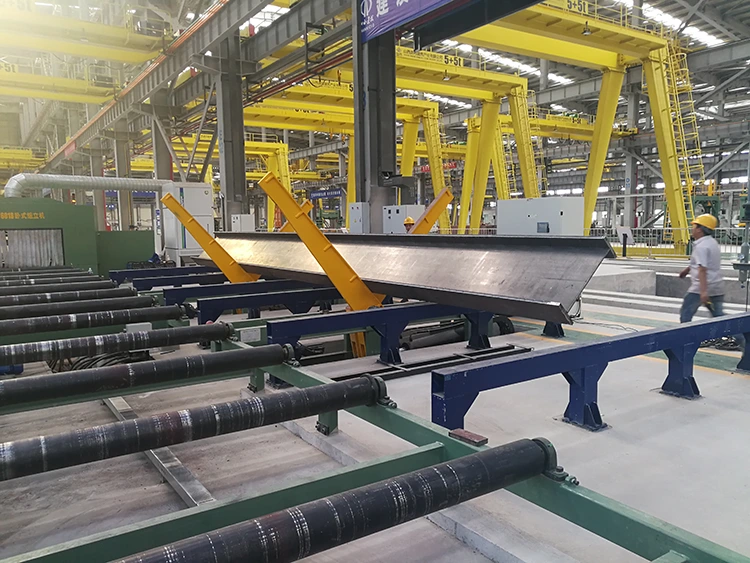

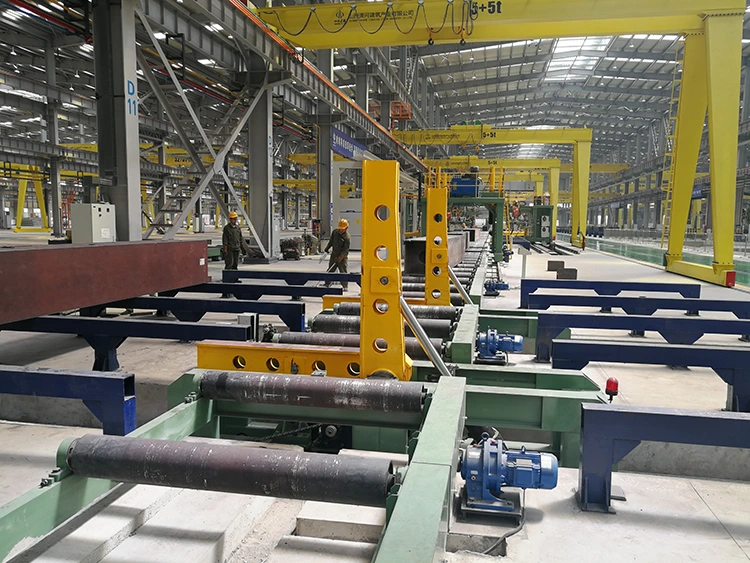

Flippers di travi installati nella fabbrica degli utenti
