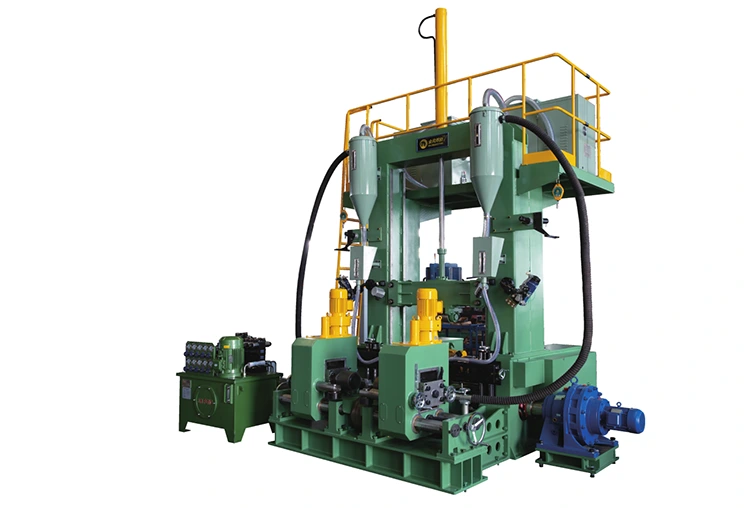

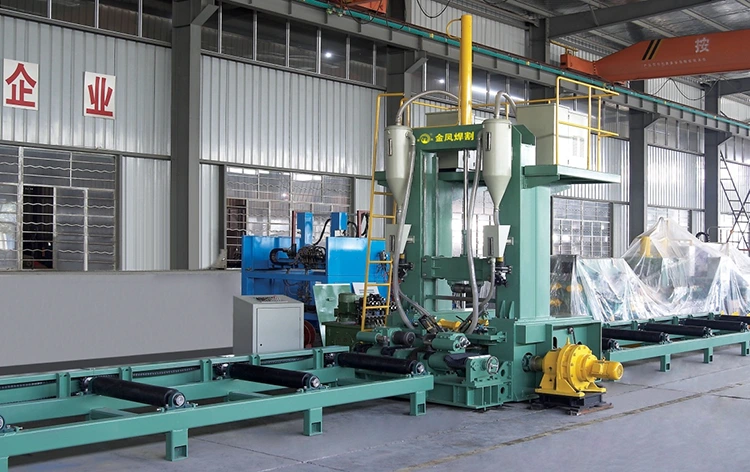

2-1-7 3 in 1 h Linea di saldatura del raggio

Per tutte le linee di saldatura del fascio da 3 in 1 h che hanno prodotto Byinfeng Weldcut avranno una garanzia di 12 mesi, che sono la macchina a più alta efficienza per aumentare la produttività per gli utenti finali da struttura in acciaio, ponte, costruzione.

Specifiche

Funzione e applicazione

Le linee di saldatura a fascio da 1 h 1 h hanno come funzione combinata del raggio H, del gruppo a raggio a T, della saldatura e del raddrizzamento della deformazione della flangia dopo la saldatura. Quindi può realizzare accuratamente e rapidamente la produzione di travi H e T. ha i seguenti vantaggi: semplice operazione, meno costo del lavoro e piccola area di copertura.

Questa linea ha due processi di saldatura opzionali da scegliere in base allo spessore della piastra di acciaio strutturale da saldare:

Opzione A: saldatura a filo gemello a singolo arco di cui il tasso di deposizione è superiore del 40% rispetto alla saldatura ad arco sommersa a singolo filo ad arco generale, SOT È particolarmente adatto allo spessore della struttura in acciaio di cui lo spessore è inferiore a 20 mm.

Opzione B: saldatura a filo singolo singolo.

Dettagli

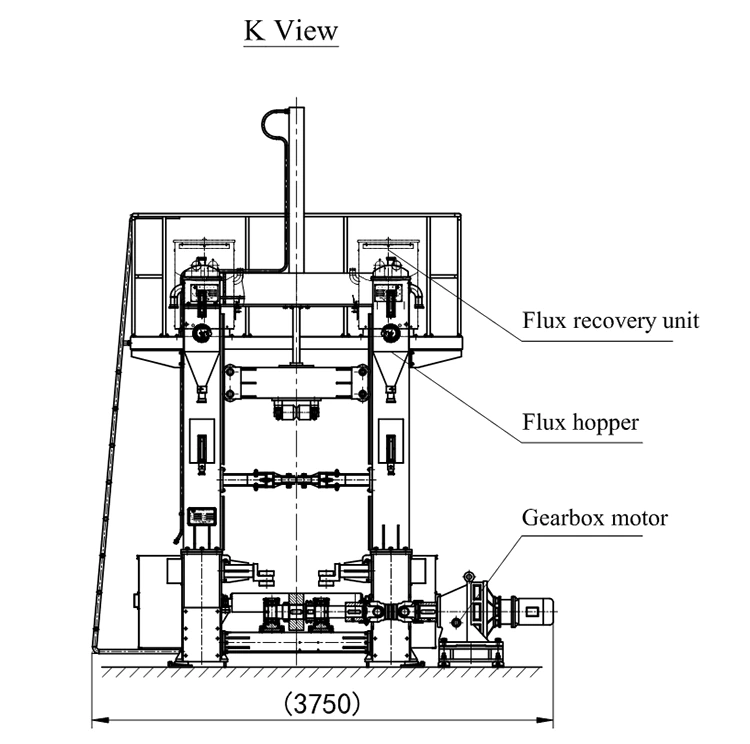

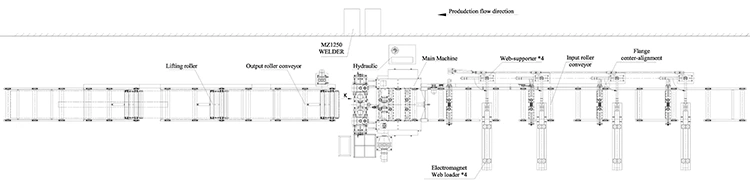

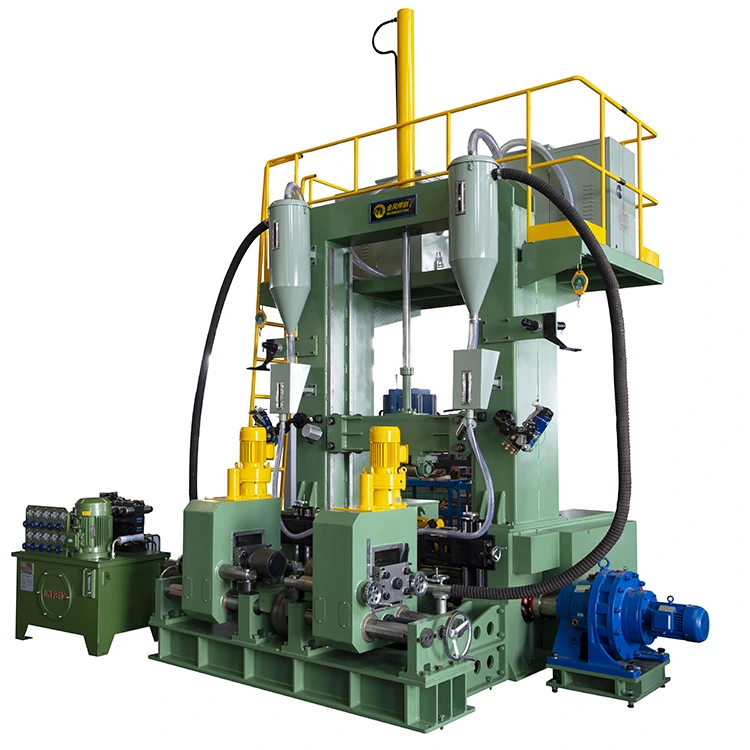

Le linee standard di saldatura a fascio di ZHJ3-in 1 H sono costituite da una tabella di rulli di ingresso, stazione di saldatura e raddrizzamento, tavolo da uscita. Nella stazione di saldatura e raddrizzamento principali lì installata unità di recupero del flusso, una testa di saldatura con torcia e dispositivi di bloccaggio per la flangia e il web.

1. Standardzhj3 in 1 h linee di saldatura del raggio

2. Opzione 1:

Secondo le diverse richieste dei clienti, forniamo anche la configurazione per le linee di saldatura del fascio di thezhj3 in 1 h come segue:

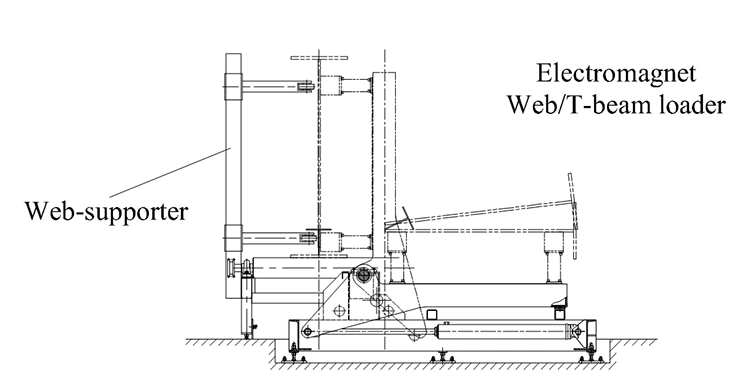

Sulla base delle linee di saldatura del fascio 3 in 1 H standard, aggiungi un set di caricatore Web, che consiste di 4 pezzi di braccio di caricamento magnetico e 4pc di sostenitore del web. Su ogni braccio di caricamento Web ci sono 2 pc di magnete per tenere la piastra web in acciaio.

3. Opzione 2:

Secondo le diverse richieste dei clienti, forniamo anche la configurazione per le linee di saldatura del fascio di thezhj3 in 1 h come segue:

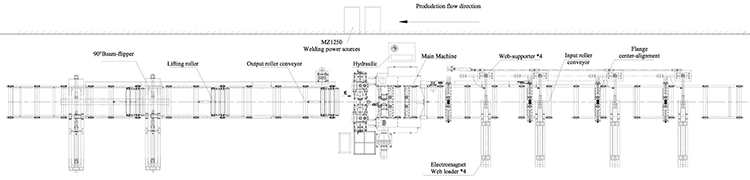

Sulla base delle linee di saldatura del fascio 3 in 1 H standard, aggiungi un set di caricatore Web, che consiste di 4 pezzi di braccio di caricamento magnetico e 4pc di sostenitore del web. Su ogni braccio di caricamento Web ci sono 2 pc di magnete per tenere la piastra web in acciaio.

Sulla base di sopra, possiamo aggiungere un set di pinne a fascio di 90 gradi sul tavolo del rullo di uscita per ribaltare il raggio saldato in posizione orizzontale.

3. Opzione 3:

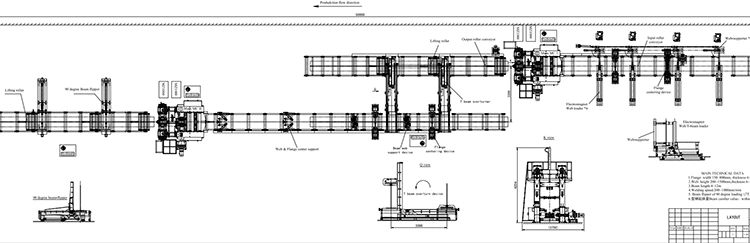

Alcuni clienti potrebbero aver bisogno di aumentare la produzione di produzione, hanno bisogno di una linea di saldatura consiste in 2 set di stazione di saldatura. La prima stazione di saldatura per la prima flangia e Web per formare un raggio a T, il 2 ° per la saldatura della fascia a T saldata e la 2a flangia per formare un raggio H.

3.1 Quindi, in base alle linee di saldatura a fascio 3 in 1 H, aggiungi un set di caricatore Web, che consiste di 4 pezzi di braccio di caricamento magnetico e 4pc di sostenitore del web. Su ogni braccio di caricamento Web ci sono 2 pc di magnete per tenere la piastra Web in acciaio.

3.2 Per aggiungere 1 set di ribaltatore a raggio a T per girare il raggio a 180 gradi e posizionare il raggio a T sulla 2a flangia sulla tabella del rullo di ingresso della 2a stazione di saldatura.

3.3 Per aggiungere un set di pinna del raggio di 90 gradi sulla tabella del rullo di uscita della 2a stazione di saldatura per ribaltare il raggio saldato in posizione orizzontale.

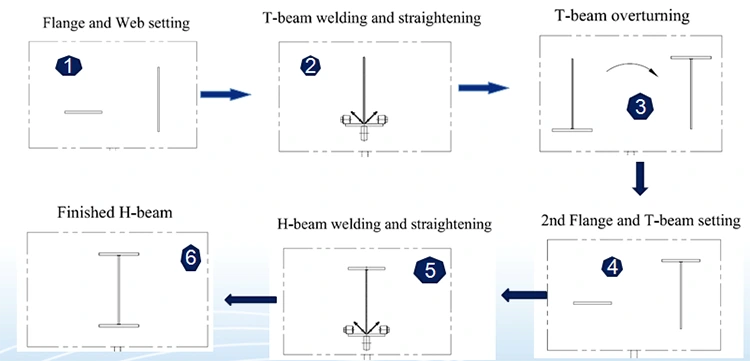

Flusso di produzione trave e trave H

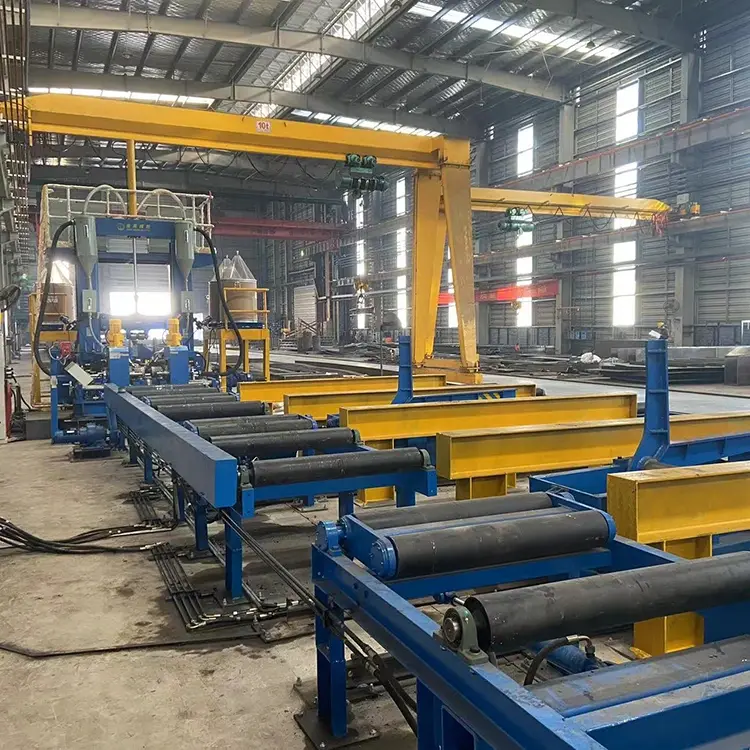

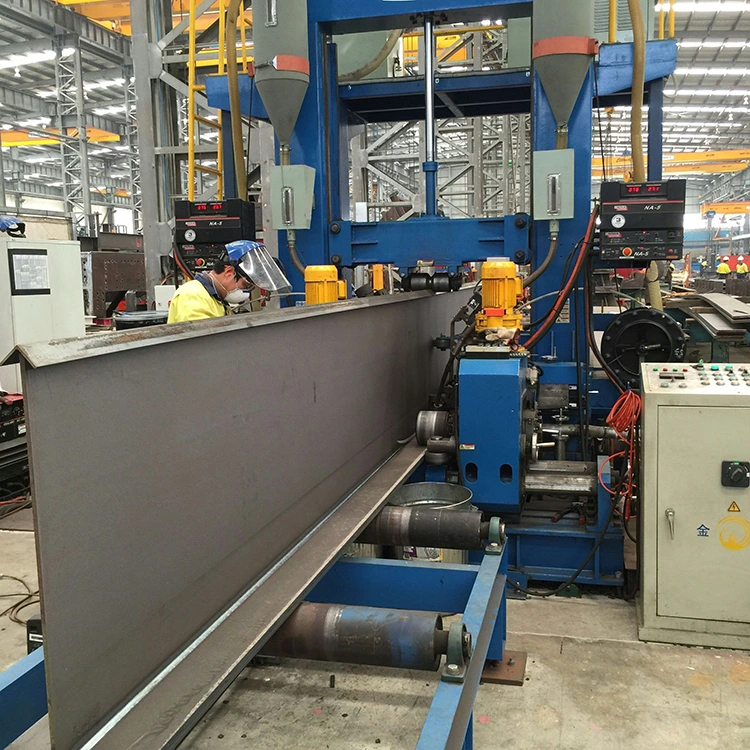

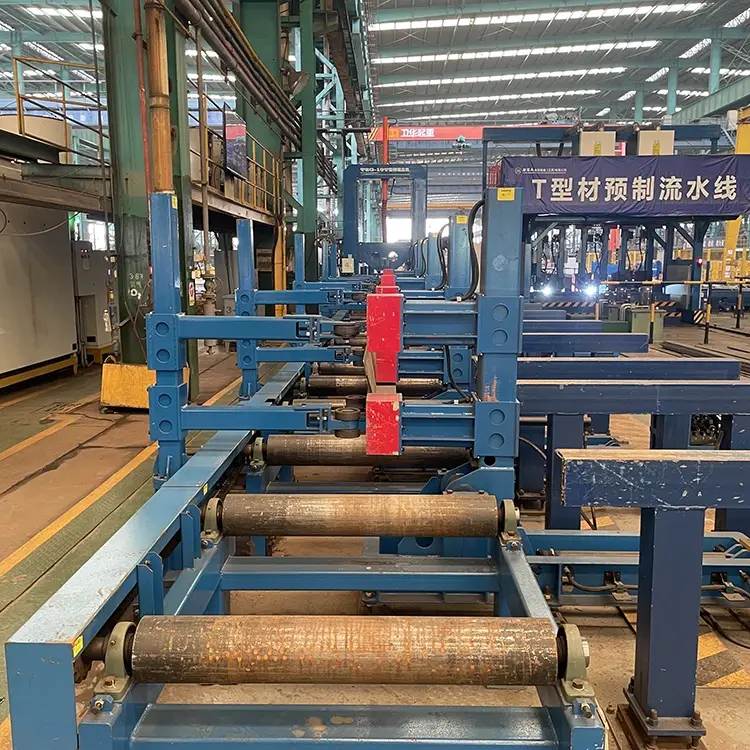

3 in 1 linee di saldatura a fascio H integrate installate nella fabbrica degli utenti
